Markier- Abzeichen- und Bohrmarkierungsgeräte:





Abbildung unverbindlich

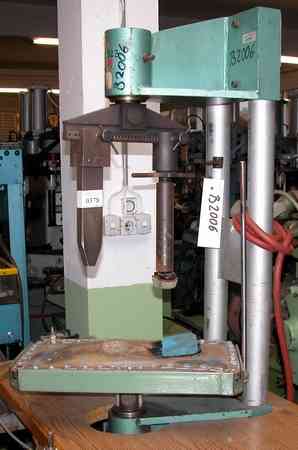

WSK Abzeichengerät

Oberleder-Markierapparat mit Druckluft-Antrieb. Abzeichenfläche 600 x 500 mm.

B-Nr.: B 3098        Bitte geben Sie bei Interesse die B-Nr. an!





Abbildung unverbindlich

Albeko Abzeichengerät

Oberleder-Markierapparat mit Druckluft-Antrieb.

Bitte geben Sie bei Interesse "Albeko Abzeichengerät Pneumatisch" an!

Oberleder-Markierapparat

Dieser Apparat dient zum Markieren von Nähten oder Perforationen auf Schaftteilen mittels abwischbarer Farbband-Markierung. Neu ist, dass keine Führungsanschläge mehr gebraucht werden.

Die Markierschablonen aus Modellpappe werden auf der Gradiermaschine mit Schlitzen, entsprechend dem gewünschten Dessin, versehen.

Die Schlitze werden mit billigen, doppelseitigen Plastikstrejfen ausgefüllt. Die selbst hergestellten Markierschablonen werden einfach auf das Lederteil aufgelegt. Sie können rechts und links verwendet werden. Die Ersparnisse gegenüber dem Handmarkieren sind sehr groß. In den meisten Fällen genügt für die ganze Serie eine Markiermatrize, wenn die Anschlaglinien auf der Gradiermaschine zentral gradiert werden.



Upper Design Marking Apparatus

with ink ribbon.

This apparatus serves for marking seams or pertoration designs on upper parts with special ink which can be wiped off.

The novel feature of this apparatus consists in the elimination of the previously re­quired guide stops. These are no longer necessary, as the marking dies are cut and slotted on the Pattern Grading Machine; cheap plastic strips are inserted in these siots, the dies are placed onto the work, and as the plastic strips are elevated on both sur­faces of the die, it can be used on both sides for right- and left-foot upper parts. In most cases one master die will be sufficient for marking vamp lines for all sizes if the series are center graded.



Appareil ä tracer les piqüres

Toute piqüre ou perforation sur la tige peut etre tracee a l‘aide d‘un ruban ä imprimer sur notre appareil 102 B.

Cette nouvelle construction permet le tracage sans guides.

Les gabarits de tracage sont en carton de patronnier. Les incisions pour la pose des profiles en plastique peuvent etre effectuees sur la machine a graduer selon les formes ou dessins voulus.

Ces gabarits ainsi faits par vos soins sont places sur la tige te le trace est effectue avec un profile plastique double portee. Les gabarits s‘emploient pour partie gauche et partie droite.

Grande economie en comparaison du trace main.





Abbildung unverbindlich

Albeko Abzeichengerät

Oberleder-Markierapparat.

Bitte geben Sie bei Interesse "Albeko Abzeichengerät" an!





Abbildung unverbindlich

Schalensohlen-Abzeichengerät

Schalensohlen-Abzeichengerät.

Bitte geben Sie bei Interesse "Schalensohlen-Abzeichengerät" an!





Abbildung unverbindlich

Bohrmarkierer

Um mehrlagige Textilstoffe zu markieren.

Bitte geben Sie bei Interesse "Bohrmarkierer" an!

Einsatzgebiet:

Markierungen aller Art, z. Bsp. für Abnäher, Taschen, Knöpfe, Knopflöcher etc. werden mit der  Bohrmarkiermaschinen schnell und sicher hergestellt. Neben der beträchtlichen Zeiteinsparung für das Markieren selbst, erzielen Sie eine Be­schleunigung des Fertigungs­ablaufes bei der Weiterver­arbeitung in der Näherei. Die gut sichtbaren Markierungen helfen Verluste durch Ausschuss zu vermeiden.
